产品介绍

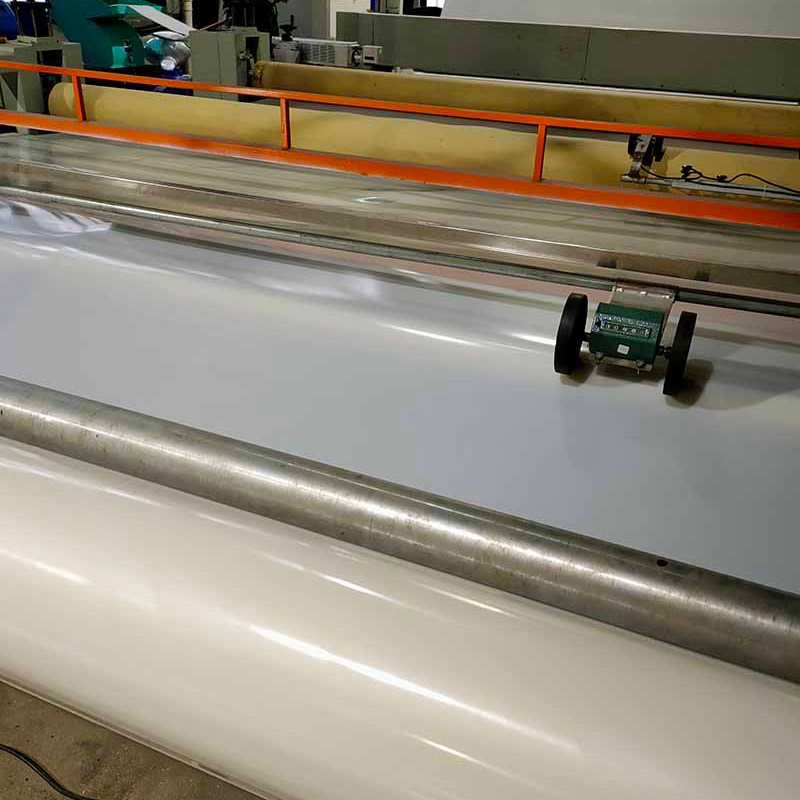

PVC聚氯乙烯防水卷材以优质聚氯乙烯树脂为原料，添加增塑剂、抗老化剂及稳定剂，经挤出压延工艺制成，具有耐化学腐蚀、抗老化及尺寸稳定等特性。与SBS改性沥青防水卷材相比，本品可采用热风焊接形成整体无缝防水层，特别适用于形状复杂的屋面或水池。自粘聚合物改性沥青防水卷材依赖压敏胶，而PVC卷材通过焊接固定，不受基层潮湿影响。湖北宜昌水泥基渗透结晶型防水涂料生产厂家在工业厂房屋面翻新中，将PVC卷材与蠕变反应型高分子防水卷材复合使用——底层蠕变卷材吸收结构变形，面层PVC提供耐候防护。

关键技术参数
依据GB 12952-2011，拉伸强度≥10MPa，断裂伸长率≥200%。低温弯折性-25℃无裂纹，热处理尺寸变化率≤2.0%。抗穿孔性不渗水，不透水性0.3MPa保持2h。焊接剥离强度≥4.0N/mm或卷材破坏。

常见误区
误区一：认为PVC卷材与APP改性沥青防水卷材可以同机热熔焊接。实际上PVC需热风焊接（温度约500℃），APP卷材需火焰加热，两者设备不通用。误区二：在种植屋面直接铺设普通PVC卷材而不设耐根穿刺层——普通PVC无阻根功能，根系可穿透，必须在其上方加设耐根穿刺防水卷材或化学阻根层。误区三：使用普通溶剂型胶粘剂粘结搭接缝，导致卷材溶胀起泡，必须使用专用焊接机或配套胶粘剂。

施工方法
基层清理平整后铺设预制垫层（如无纺布）。卷材采用机械固定或空铺法，搭接宽度长边80mm、短边120mm。使用自动热风焊接机沿搭接边行进，焊接温度450-550℃，速度1.5-2.5m/min。阴阳角、管根等节点处需裁剪附加层，用手持焊枪焊接。完工后做充气检测，压力0.02MPa保持2min不降压。严禁雨天或基面有明水时施工。

参考用量
卷材主材按设计面积加8%搭接损耗。配套焊条每100m焊缝需0.5kg。机械固定件每平方米约6-8套。垫层无纺布每平方米约100g。阴阳角附加层每处约0.5m²。

常见问题
问：铝箔面防水卷材用于反射隔热，PVC卷材能否贴铝箔？答：可定制铝箔复合面，但标准产品无铝箔。问：PVC卷材长期暴露是否会老化？答：添加抗紫外线剂的可外露使用10年以上，室内或覆土环境更耐久。问：与高分子自粘防水卷材哪个更适合水池内壁？答：PVC焊接缝更可靠，耐水压更高；自粘卷材搭接易翘边，不建议用于深水池。

包装●储存●运输
卷材缠绕于硬质纸芯，外覆塑料膜，每卷长度20m或25m，宽度1.0m、1.5m或2.0m。储存于阴凉干燥库房，避免日晒及接触油类溶剂。堆码高度不超过五层，防止变形。运输中防机械损伤，装卸禁止抛甩。保质期24个月。

温馨提示
焊接前需做试焊，调整温度及速度至最佳。冬季施工时卷材变硬，应提前在5℃以上库房存放24小时。焊接完成后用平口螺丝刀检查焊缝，不得有虚焊或漏焊。卷材表面有油污时不得焊接，需用专用清洗剂擦拭。施工人员应佩戴耐热手套及护目镜，防止烫伤。

注意事项
本品不得与沥青类卷材直接接触，否则增塑剂迁移会导致PVC脆化。在屋面工程中，卷材收头处需用金属压条固定并嵌密封胶。地下室底板采用空铺法时，上方需浇筑保护层。贮存环境温度超过40℃可能导致卷材粘连，应摊开放置。废弃卷材不可焚烧，应按当地规定回收。
